Настройки шаблона для получения чертежей раздела КЖ по требованиям ГОСТ. Часть 2. Настройка спецификаций.


Создаем рамку групповой спецификации арматуры.
1.                  Создать семейство.
2.                  Выбираем шаблон семейства «Типовая аннотация»
3.                  Инструментами "Текст" и "Линия" рисуем шапку спецификации и 1ю строку.
4.                  Выделяем и группируем первую строку.
5.                  Размножаем первую строку инструментом массив.



Получаем спецификацию вот такого вида, без разбивки по маркам:

Заходим в типоразмеры в семействе и создаем параметры "Количество элементов в марке 1-7"

Создаем параметр "Количество позиций" и в поле "Формула" записываем:
 = Количество позиций в марке 1+Количество позиций в марке 2+Количество позиций в марке 3+Количество позиций в марке 4+Количество позиций в марке 5+Количество позиций в марке 6+Количество позиций в марке 7
Присваиваем массиву метку "Количество строк"


Инструментом "Линия" добавляем линии разделения марок.

Инструментом "Размер" привязываем линии разделения марок к шапке спецификации.
Создаем параметры привязки линий разделения марок Рм1 - Рм7.
В  в поле "Формула" записываем, для Рм1: = Количество позиций в марке 1*8,
для Рм2: =(Количество позиций в марке 1 + Количество позиций в марке 2 ) * 8 мм  и аналогично для следующих марок.
Сокращать выражения до вида Рм1 + Рм2+(Количество позиций в марке 3 * 8 мм) НЕ НУЖНО, будут ошибки в спецификации.




Присваиваем размерам линий разделения соответственно метки Рм1 - Рм-7



Сохраняем спецификацию в проект шаблона.
Получаем, вот такую спецификацию, в которой можно выводить произвольное количество позиций до семи марок.

 Создаем групповую спецификацию арматуры.


Настраиваем сортировку спецификации по имени сборки и по марке:


Настраиваем скрытие столбцов "Имя сборки" и "LX масса п.м."

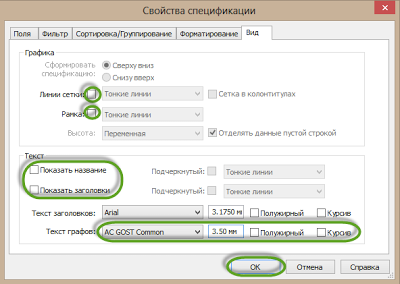

Настраиваем вид спецификации, убираем рамку, линии сетки, заголовки и названия.
Настраиваем фильтрацию по сборкам


Выставляем на лист созданную нами ранее рамку групповой спецификации и накладываем на нее созданную нами спецификацию.
